常用的变压器铁芯一般都是用硅钢片制作的,硅钢是一种含硅(也称矽)的钢,其含硅量在0.8%~4.8%。硅钢片在剪切冲压加工过程中,容易产生内应力,是局部金相结构改变,降低磁导率,增加磁滞损耗,退火处理可消除内应力,恢复材料本身的电磁性

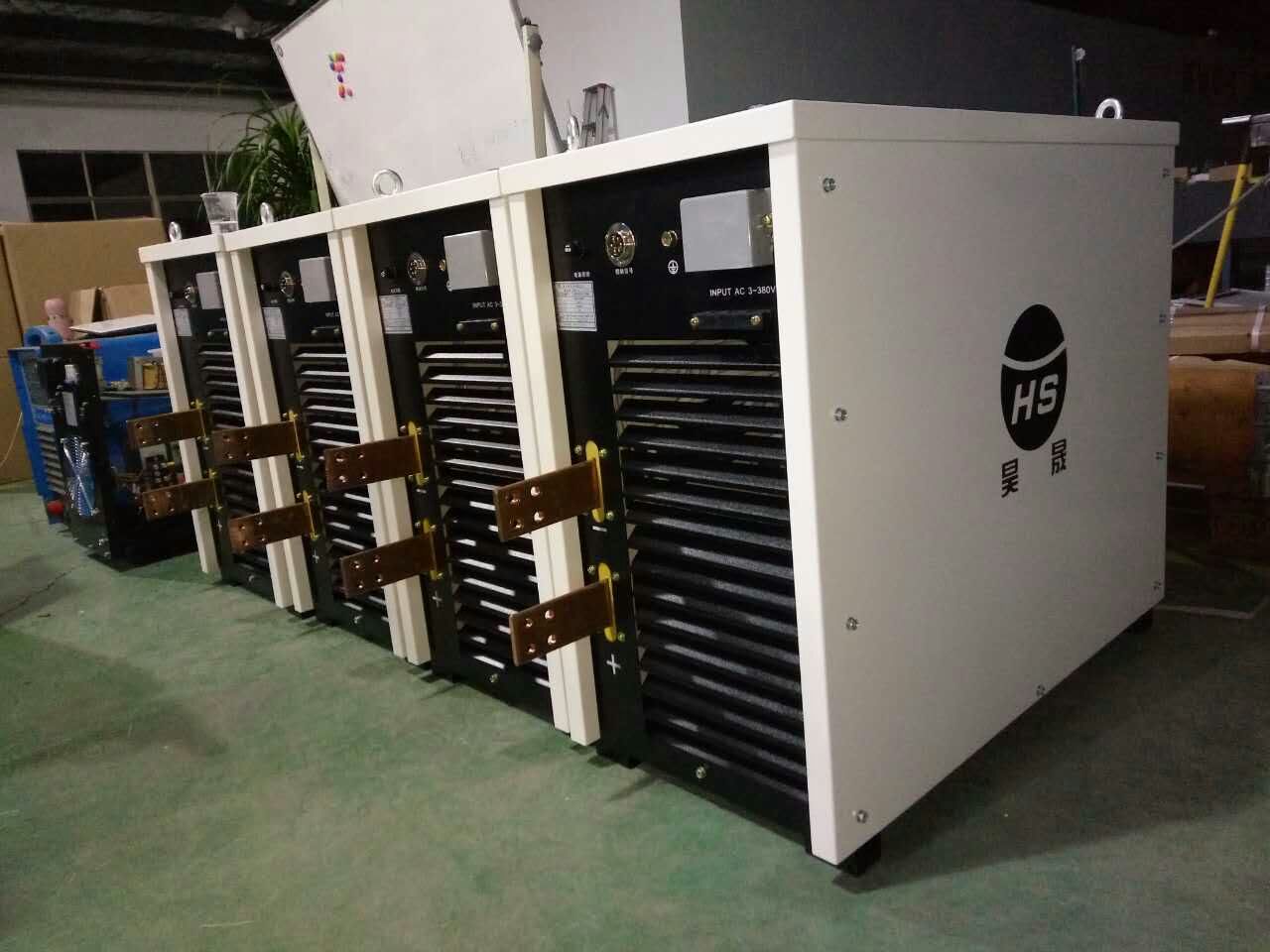

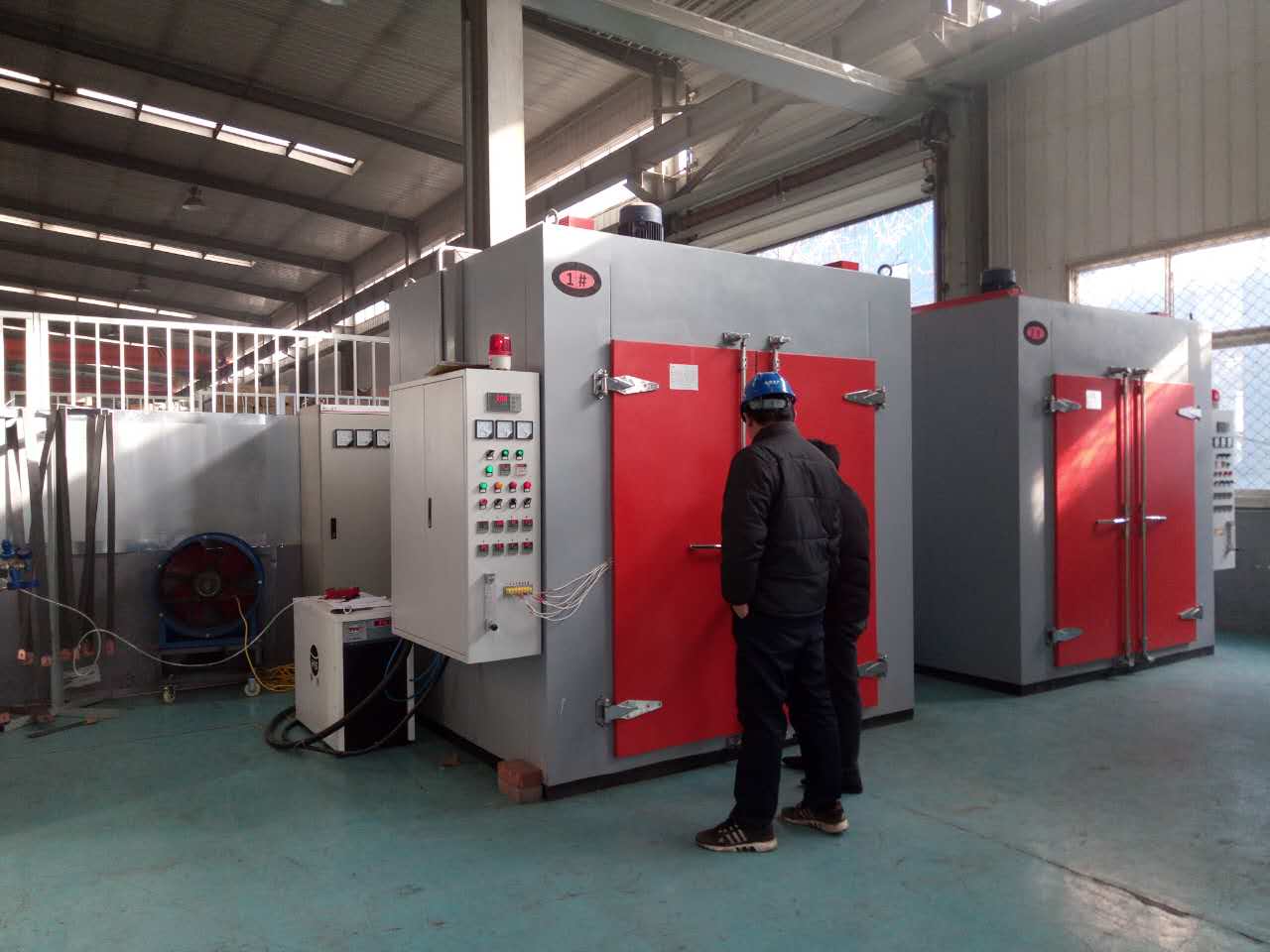

LV-2000电源是一款专门用来退火处理的逆变直流电源。利用接触式短路退火原理,大电流低电压输出,配合专用的退火炉,加热到材料所需的温度,来实现退火加磁的作用。


一、面板功能说明(如下图所示)

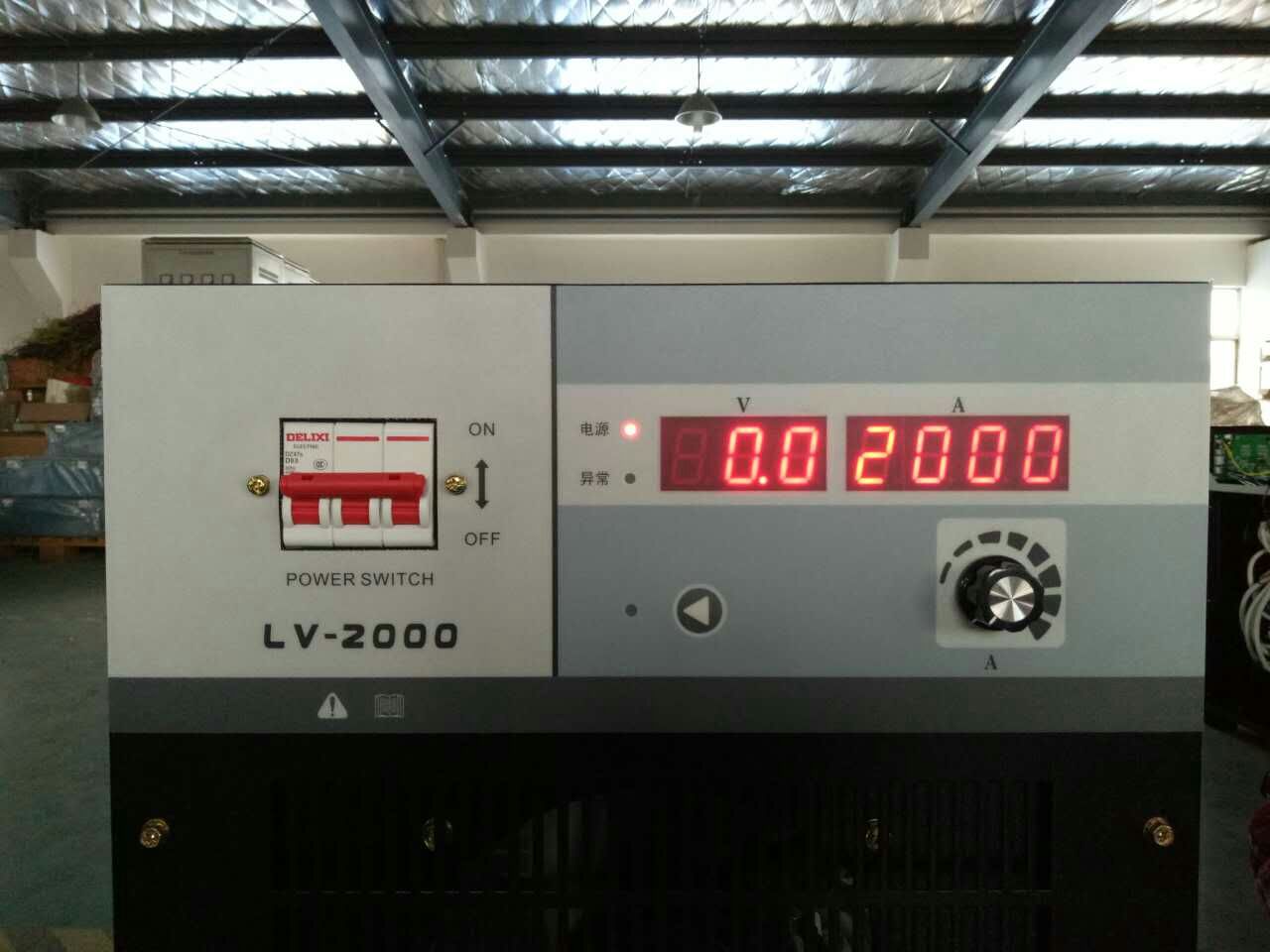

              前面板                                                                           后面板



1     电源指示灯    合上电源开关,指示灯亮;关闭电源开关,电源指示灭;2     电源开关      选择通,设备通电;选择断,设备断电;


3     异常指示灯    设备出现过压、欠压、过流或过热情况,报警指示灯亮,正常情况不亮;


4     工作指示灯    灯亮表示启动有电流输出,灯灭表示停止没有输出电流;


5     按钮          电源启动/停止;


6     电压表        显示空载/负载时电源输出两极之间电压值,单位:伏特(V)


7     电流表        显示预设/实际电流值,单位:安培(A)


8     旋钮          电流调节(150A~2000A);


9     电源保险      控制系统电源的保护;


10    控制讯号      1-2)启动,(4-5-6)电流调节,示意图如下(图1-2)所示;


11    接地端         用于连接交流供电电源接地保护;


12    接线盒         用于连接输入交流电源线;


13    输出铜排       电源输出负极;


14    输出铜排       电源输出正极。








(图1



2


二、性能特点


  • 采用先进的IGBT逆变技术,保证了输出电流在电网电压波动、变动下高度平稳,电流输出稳定;

  • 电源效率高,高功率因数,电能损耗低,是一种高效节能设备;

  • 主变采用超低温高频变压器,非晶铁芯离子线工艺绕制,提高电源性能;

  • 控制系统采用单片机和CPLD控制技术,实现了电源工作过程数字化控制,提高了控制精度,减少了故障率;

  • 机身采用三防设计:防尘、防烟雾、防潮设计,经久耐用;

  • 采用先进的电子制造工艺;

  • 重量轻、体积小、便于移动;

  • 具有与主设备连接的通讯接接口,可根据客户要求定制各种通讯接口。

三、技术参数


  型号

参数

LV-2000

额定输入电压/频率

3  380V±10%  50Hz

额定输入容量

7.2KW

额定输入电流

19A

额定负载持续率

100%

额定空载电压

15V

额定负载电压

3V

输出电流范围

150A~2000A

启停/电流/控制方式

自控/远控

系统控制方式

单片机+CPLD

工作原理

IGBT逆变

电流/电压

数字显示

绝缘等级

H

外壳防护等级

IP21S

重量

45kg

外形尺寸L*W*H

950*410*850 mm


LV-2000微机型直流电源工作原理图如下图所示。三相380V工频(50Hz)交流电经过整流桥整流后变成直流(530V),再将直流电传输到逆变器件(IGBT),使之转变成中频交流电(20KHz左右),再经过中频变压器(主变压器)降压、中频整流器(快恢复二极管)整流后经电感滤波后输出。在电路中采用电流负反馈控制技术确保输出电流稳定。同时电流参数连续无极可调,保证了电源的稳定输出。
